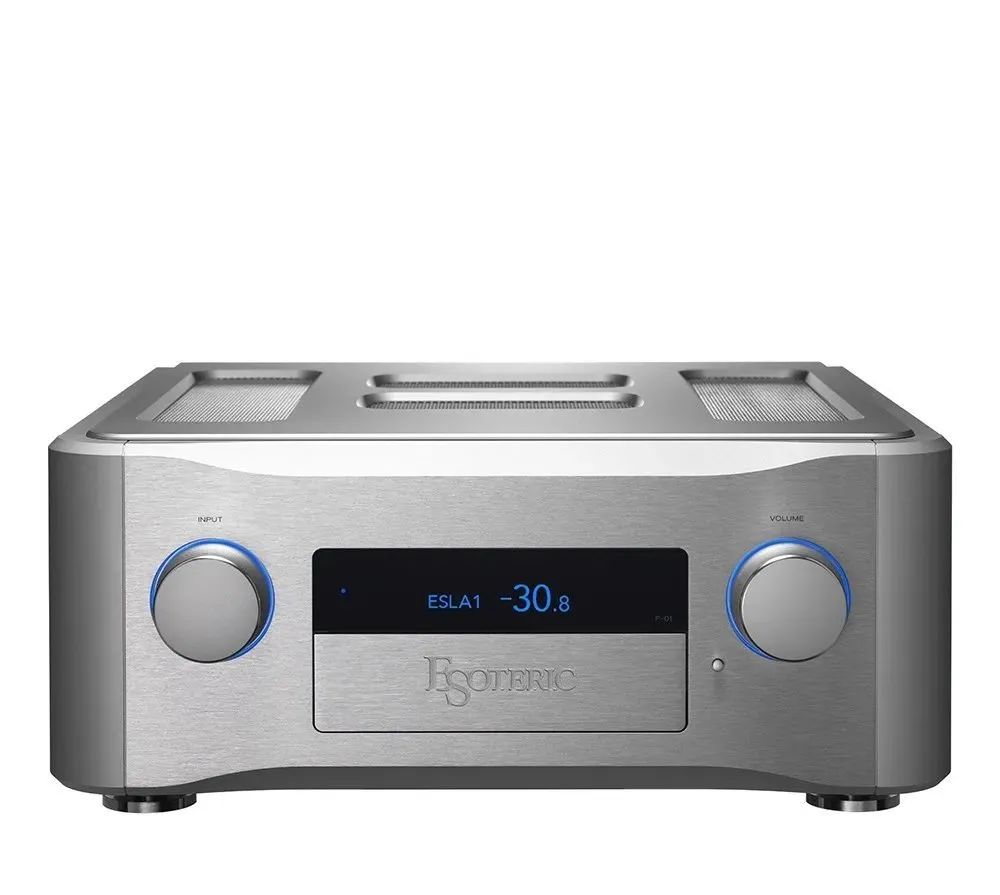

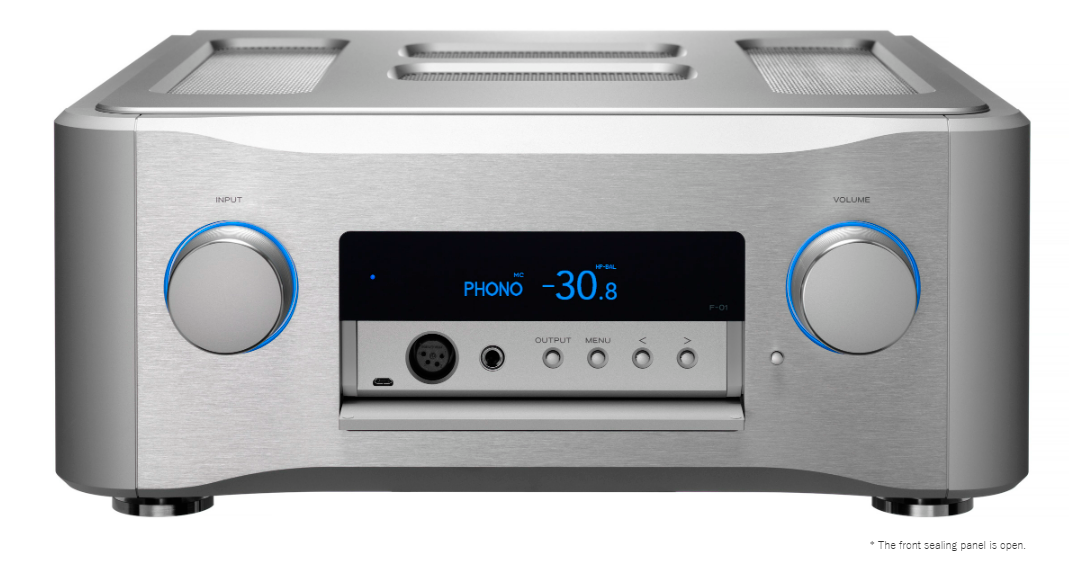

Esoteric F-01合并功率放大器登场
发布者:yuechang 发布时间:2024/2/21 13:05:06 阅读:36


Esoteric这几年扩大机越做越好,无论技术含金量还是音质表现,已经不亚于自家的数码讯源产品了。就在2023年年底,Esoteric一口气推出两款高阶的综合扩大机F-01、F-02。



跟过去的F系列相比,这次升级在于前级的进化。F-01使用了Grandioso C1X的许多新技术,所以在功能和音质方面都得到了大幅度的提升,这款前级采用了分体式前级才有的大规模全平衡双单声道架构,同时有3组ES-LINK Analog输入作为标准配备,可以透过电流传输接驳ESOTERIC K/N系列数码播放器,享受宛如在录音室中监听类比讯源时,那种充满临场感的声音。此外,在音量控制上还配备了d*家的「Ultra Fidelity Attenuator System」,并特别强化电源。其他像是内建全平衡耳机扩大机、三频段音调控制器(3-Band Tone Control)等,都让前级所需的功能更加完备。


如果将F-01透过ES-LINK Analog前级输出接驳S-05后级的话,就可以组成电流传输的高品质多扩大机系统;如果还想要更进一步追求高音质的话,还能选购前级专用的外接强化电源组。这种与综合扩大机概念背道而驰的独特设计,说明了F-01的高度延伸性,内部的全平衡双单声道前级放大器也证明了这样的设计在品质上是毫无妥协的。


在前级的设计中,音讯的振幅与主动衰减器的电源电压成比例。也就是说,电源电压较低的系统无法获得足够的音讯振幅,而限制了动态范围,因此无益于S/N比。作为前级核心的衰减器电路采用了Grandioso C1X使用的「Ultra Fidelity Attenuator System」。这套ESOTERIC的d*家系统,因为采用高电源电压的设计,所以具有优异的动态范围和S/N比,充分发挥ESOTERIC前级纯净又具有动态的优点。同时,采用固定电阻切换式,让音量可以进行如丝般细腻顺滑的0.1dB/1,120阶(约一般前级的10倍以上)调整。

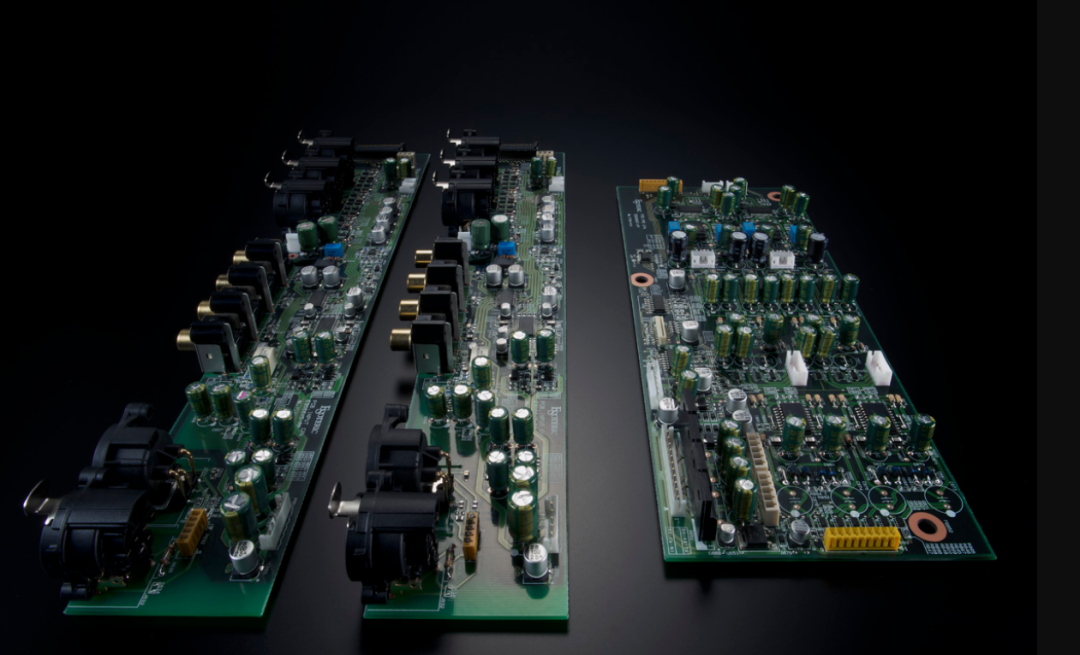

左右完全独立的前级放大输入电路板(左、中央)、前级放大电路板(右)

作为系统核心的固定电阻切换式衰减器模组「UFA-1792」,是ESOTERIC使用先进的现代工艺技术所开发的原创模组。为了实现0.1dB的惊人级进,模组里头使用了经过严格品管的无数电阻,从材料、电路设计到配置,全都经过精挑细选,同时针对模组内部的电路区块将电源和接地的讯号路径分离独立,实现高性能和高音质,堪称现代前级模组设计的里程碑。

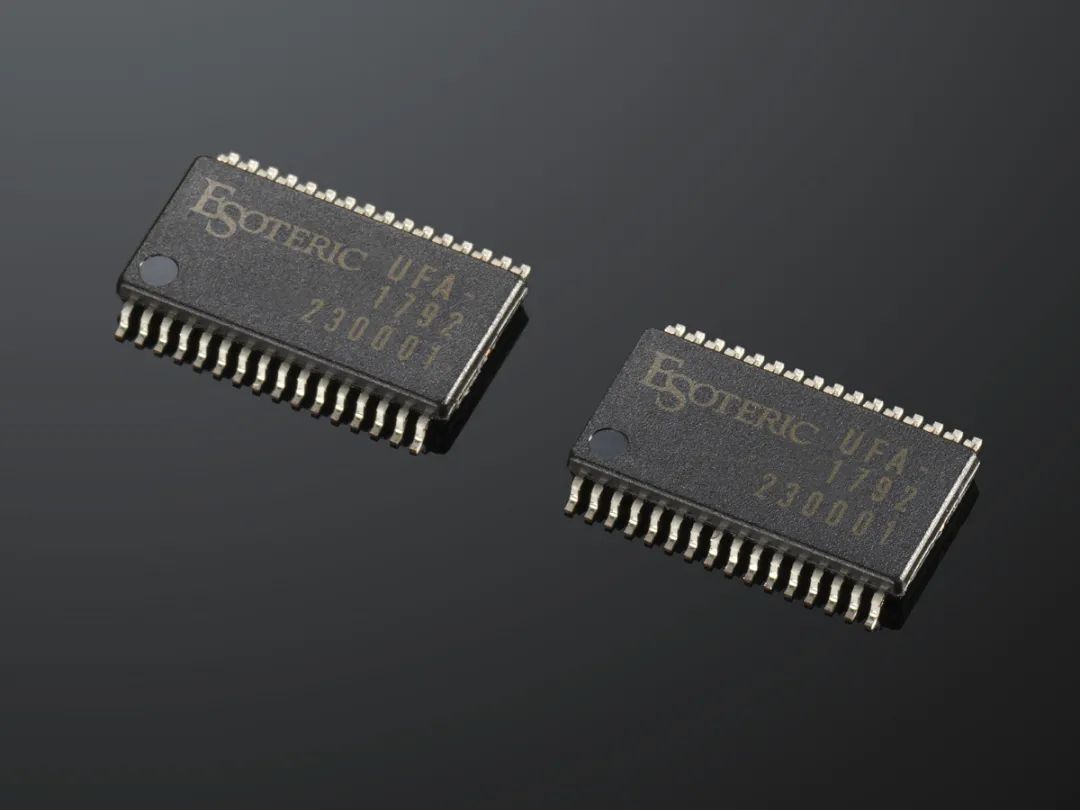

Esoteric开发的切换式衰减器模组“UFA-1792”

决定前级品质的强大电源部分

继承Grandioso C1X的设计理念,在电源部分将电源变压器的卷线和电源整流的电路板独立为前级专用,进而提高声音的纯净度和驱动力。另外,也将声音电路的整流电路从逻辑控制部分独立出来,预防噪讯混入。至于整流电路,则是将Grandioso的d*家订制电容进行并联,于是在多数电容的情况下,可以进行时间差的电流充/放,进而提供前级稳定又纯净的电源。此外,F-01虽然是综合扩大机,里头内建的前级放大器却还是能外接专用的强化电源组PS-01F(预定日后上市),所以能让用家享受到接近前级Grandioso C1X那采用电源分离的声音品质。

d*家的电流传输方式「ES-LINK Analog」

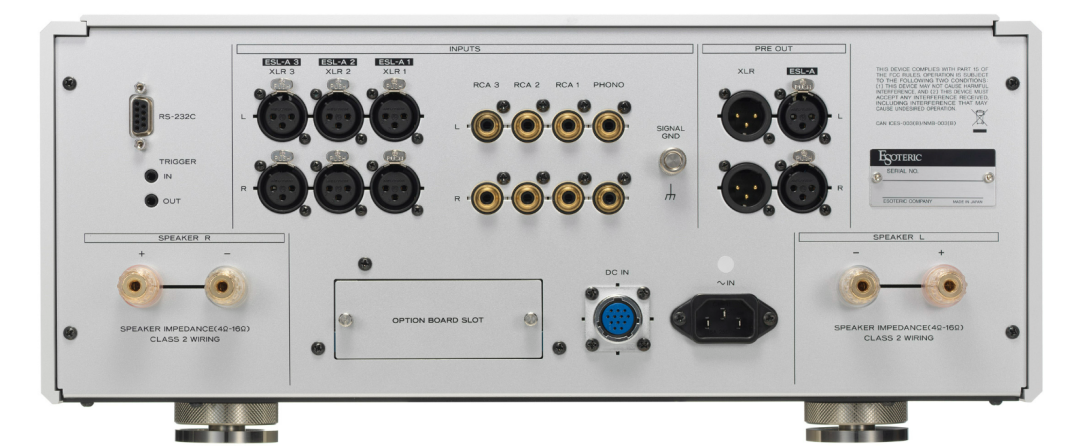

「ES-LINK Analog」排除了线材阻抗的影响,借此维持了讯号传输时重要的声音传真性和新鲜度,是独家的电流传输方式。3系统的XLR输入因为可以在ES-LINK Analog和一般XLR之间进行切换,所以前级输出也是配有ES-LINK Analog和2系统的XLR,让ES-LINK Analog可以接驳到末端的后级。


ES-LINK Analog是ESOTERIC d*家的电流传输方式,只要将支持的器材以此方式连接,就能像在录音室里用类比混音机回放一样,重现满满的临场感,声音不但充满力量,还兼具优异的深度和临场感。

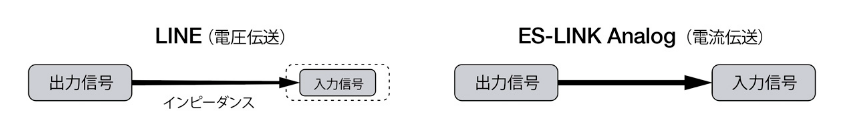

音响器材一般都是采用「电压传输」,依据电压的强弱来传递音乐讯号。相对于此,ES-LINK Analog则是采用「电流传输」,依据电流的强弱来传递讯号。就算是微小的讯号,电流传输也能正确传输,因为有这样的优点,所以测量仪器大多是用这种方式。


在一般的电压传输中,会让输出器材端的输出阻抗偏低,将传输时的必需电流值压低。而且根据传输线的阻抗,电压也会以欧姆定律(电压=电流×阻抗)所计算的分量衰减后被接收。

反之,电流传输时,输出器材的输出阻抗较高,传送时的电流值会比较大(大约是电压传输的100倍),就像是用软管送水到水桶的情况一样,就算传输路径(=软管)变长,电流值(=水量)也不会减少,因此,可以毫无保留地将音乐能量强力传送出去。

Ultra–Low-Noise Logic Control

负责掌管操作与显示的逻辑控制部分,独立于放大模组之外的面板区块。在接驳前级放大器的部分使用光电藕合元件,透过光的转换来传输控制讯号,以此澈底断绝物理上和电力上的连结。而且在停止操作的时候,CPU会完全停止运作,阻断对处理音响讯号的电路影响,以此获得低噪讯的运作。另外,当系统电源关闭时,音量会自动归零,等开机后又会自动回到原本的音量设定,所以开关电源时不必另外调整音量。此外,在切换输入时,为了让操作具有高级感,也让使用过程充满愉悦,音乐讯号会淡出/淡入,散发优雅。

使用FET元件进行无损的输入切换

输入的切换从过去的机械式改为以FET元件为基础的开关,避免音色受到过去机械式在接点上因为稀有金属而带来的影响和运作声响,排除长年使用的音质劣化,以此获得前级所追求的音色,具有无限的透明度和纯净度。

全平衡双单声道耳机放大器

从过去的F系列到现在,经过大幅度进化的就是耳机放大器。为了回应新的聆听风格让他们也能具备出色的回放品质,ESOTERIC集结了前级设计的技术和知识,以打造出耳机放大器。电路设计继承了Line Stage前级的全平衡双单声道设计,提供平衡输出(4pin XLR)和非平衡输出(6.3mm)两种系统。在平衡输出时,可以提供600mW(32Ω负载)的功率,轻松驱动高阻抗耳机。耳机增益也能切换(0~+18dB/3dB阶),让搭配的耳机能有适合的音量设定。

双单声道唱头放大器

在类比播放方面,F-01也有相应的高品质。内建L/R独立的双单声道唱头放大器(MM/MC),就连电源部分也是左右独立,坚持高音质。

三频段(高音/中音/低音)音调控制器

讲究作为Hi-End机种的品质,采用全平衡双单声道电路架构。就算调整音质也不必担心音质会劣化。音调控制可以针对每个输入讯源进行预先设定。为了搭配频率范围更加宽广的Hi-End喇叭,高音和低音的调整频率可以来到比一般更高∕更低的频率范围(14kHz/63Hz),所以可以进行无损音讯本来音色的细微调整,精密控制可以达到±12dB的0.5dB级进。当中音频段(630Hz)调整为负时,音调通常会设定为Bypass,如果在晚上打开,就可以作为响度的预设使用。

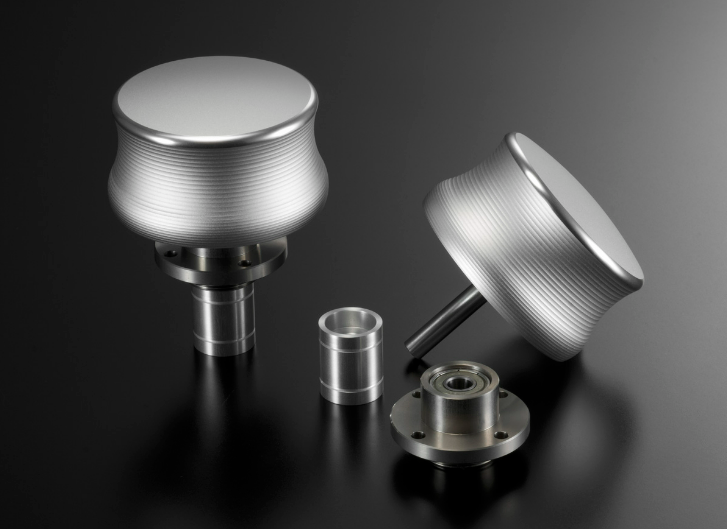

高精度滚珠轴承式控制旋钮

音量旋钮和输入切换钮都采用跟Grandioso相同的滚珠轴承机构。用家可以享受到稳定、流畅又充满类比手感的操作。音量和切换的大型旋钮象征着综合扩大机的强大驱动能力,不惜成本使用铝块车削而成,表面具有纤细的机械加工质感,赋予设计美丽的妆点,提升高级感。其中音量控制旋钮也是静音开关,而输入切换钮同样也是电源开关,让面板上的按钮减少,追求简美。


随着旗舰后级Grandioso M1X和S1X的诞生,让ESOTERIC的扩大机设计平台全面改头换面。具有透明感和细腻度的M1X是一款声音具备规模又充满动态感的单声道后级,而S1X则是一款A类的立体声后级。这两款后级征服了全球的发烧音响迷,也成为Hi-End扩大机的新标杆。

F-01后级直接继承了S1X的电路设计理念,采用30 W/8Ω的A类设计,以后级来说,电源电路的规模是决定性能的重要关键。F-01从电源整流平滑电路开始,全段都是采用双单声道架构,采用了940VA的大容量EI电源变压器,足以跟分体式后级媲美。另外,还有为了具有丰富泛音的回放而采用简单又直接的电路设计,以及藉由降低内部阻抗来自在控制喇叭等,以S1X所孕育的jia*端工程学为基础,在细节中体现「减法美学」。目标是让器材在驱动能力和音质上都具有不输给分体式后级扩大机的品质。

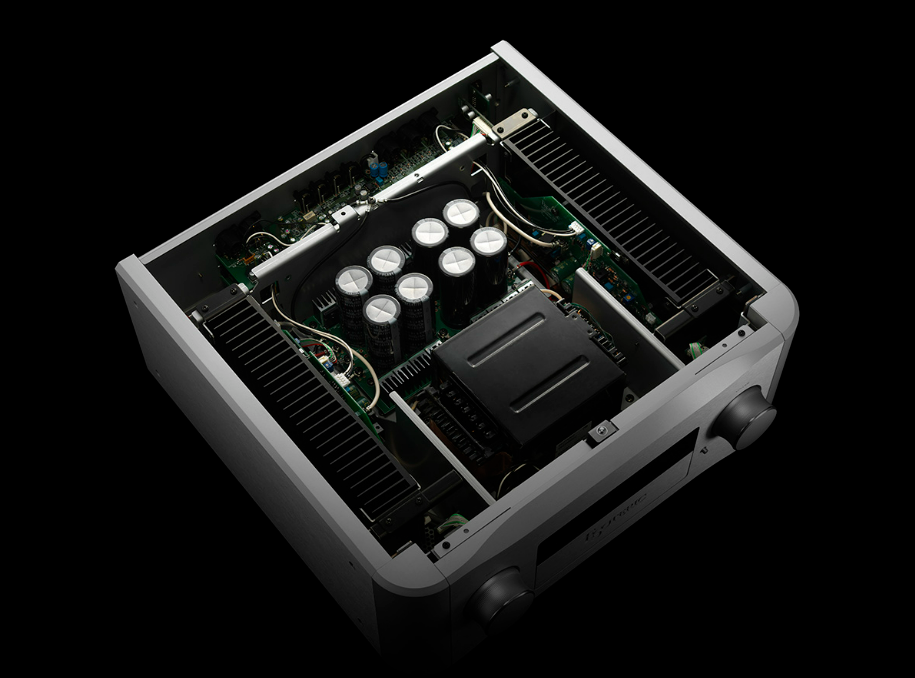

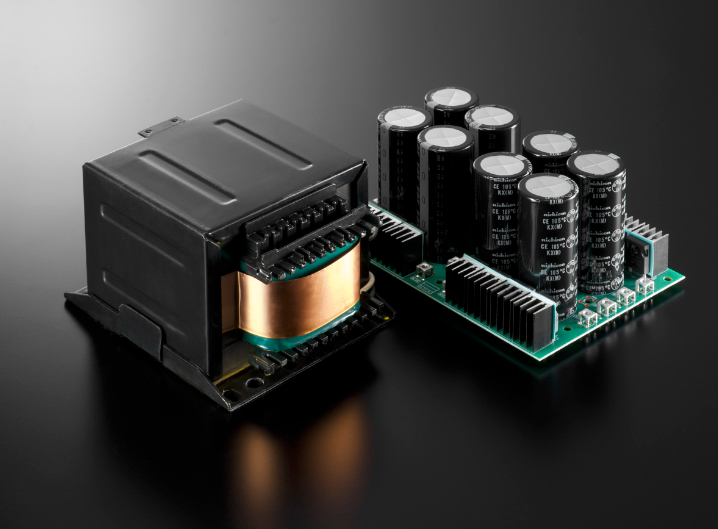

媲美分体式扩大机的强大电源部分

对于经常需要提供大电流的后级来说,电源部分是实现丰富音场的重要元件。F-01的d*特电源部设计得益于ESOTERIC得天独厚的资源,让音乐表现能力拥有动态。

裸装的大型电源变压器

采用了可安装情况下大容量的EI电源变压器。因为使用容量远大于产品本身性能所需的电源变压器,所以能够高度应对变动的电流供应变化,产生充满动态和开放感的傲人声音。抑制变压器的振动就表示抑制电流的流动,因此,刻意不封盒改以裸装固定。

单声道架构的电源整流平滑电路

除非是单声道音源,否则音乐讯号左右均不同,所以电源整流平滑电路也跟一般左右共享不同,而是采用了左右独立的双单声道架构,以避免相互干扰,实现清晰的声道分离度和分辨率。

使用多个并联的隔离电容

在整流方式上也精益求精,隔离电容采用Grandioso等级的高音质订制电容。每声道采用10,000μF×4颗的双单声道并联架构。透过时间差并联运作,让充放稳定,确保所需的大电流供应量。

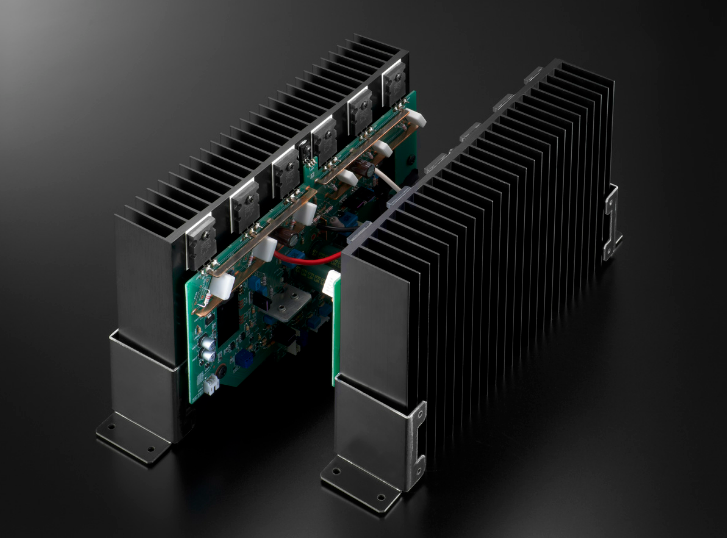

Less Is More

以F-01来说,连接前级到后级的讯号路径采用短距离,功率放大电路也简单得让人惊讶,采用双极性电晶体构成3组并联推挽。

相位补偿电路采用了单端架构,让段成为无线圈设计,保持小限度的NFB(负回授),以提升音乐的跃动感。这种简约的电路哲学对音乐来说是重要的,能够完整而丰富地将那些容易遗失的泛音描绘出来。

功率放大器容易发热,所以维持内部温度的稳定非常重要。因此,ESOTERIC对温度补偿电路的位置和电路进行了处理,让功率模组整体维持稳定的温度,也加快稳定通电后的待机电流,令功率元件能运作,从而提升音质。


音质的关键在于电路板的路径采用了105μm厚的铜箔。并在驱动级的8个总线上,奢侈采用了1.0mm厚的高纯度OFC材料。

为了消除从供电到电源部、驱动级等重要接线的连接器损耗,而使用粗线材以螺栓连接。然后在喇叭输出部分采用了没有机械接点的MOS FET开关。为了降低了内部阻抗,而在细节上进行了澈底的设计。结果就算口径较大的低音喇叭,也能强劲地抓紧驱动,轻松达到低频。


Mechanical Perfection

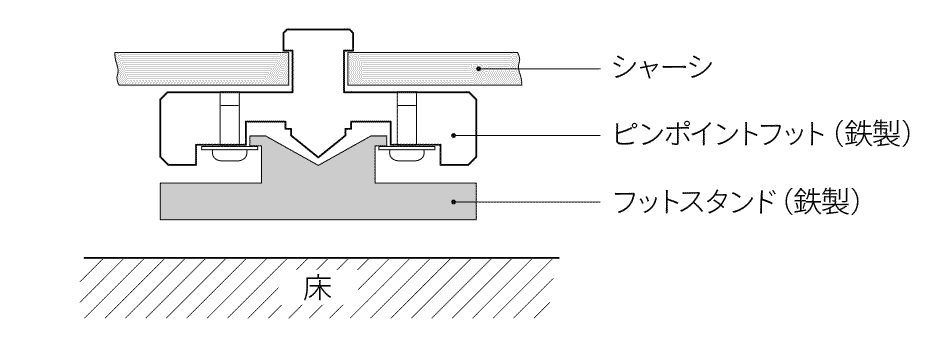

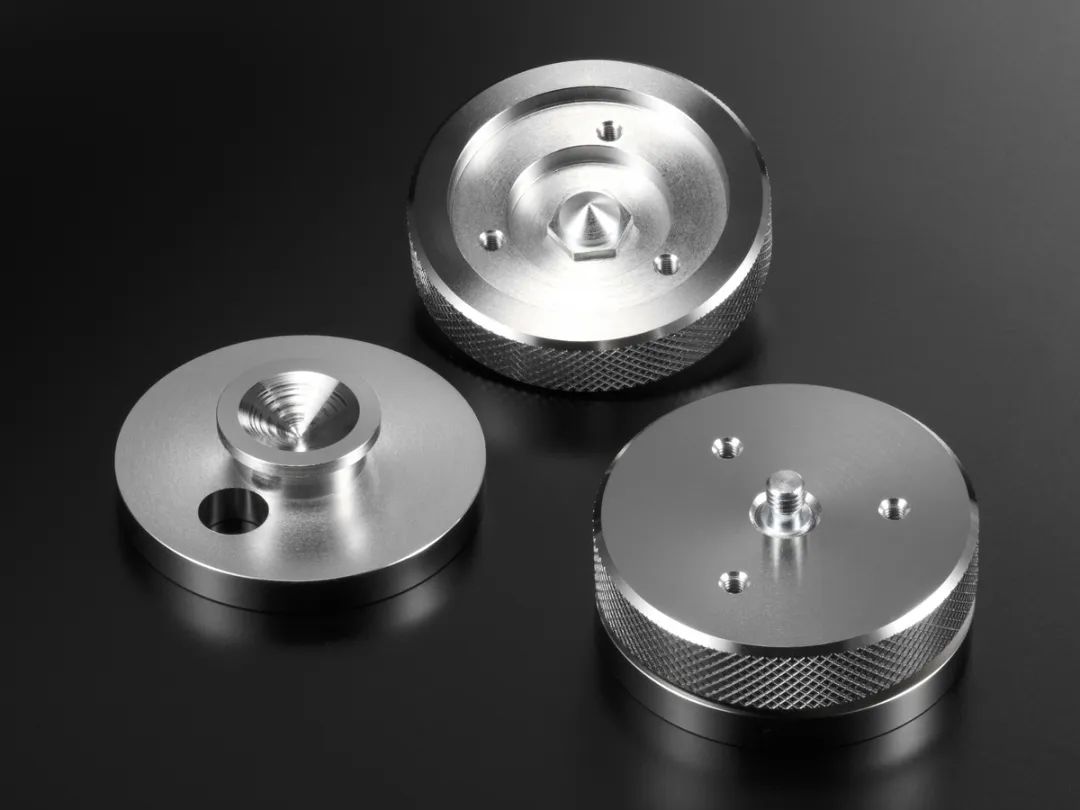

为了实现「重现母带之声」的设计目标,F-01的机箱对影响音质的任何振动都进行了控制。就像跑车一样,在机械工程的刚柔之间取得平衡。总重量达到32公斤的重量级的机箱,在单机的扩大机中算是特例,也体现了充实度和完成度。机箱大量采用铝块以维持必要的刚性,澈底消除振动,同时,为了取得具有开放感的声音,也采用半悬浮的顶板结构来释放振动,并透过ESOTERIC取得专利的整组d*家抑振脚钉和脚座来减低机械应力,提高音质。另外,功率放大模组的大型散热片,更采用了分散峰值和共振的波浪状来抑制共鸣。


支持系统升级

F系列媲美分体式等级的完成度让它拥有跳脱综合扩大机框架的各种升级可能。

像是可以经由2组前级输出系统(XLR/ES-LINK Analog)接驳S-05后级,利用内建的功率放大器来打造多扩大机系统。或是接驳选购的外接强化电源来进一步提升前级的品质。

另外,还配备一个插槽,可以增加选配模组,像是F系列过去使用的2款(兼容DSD的D/A转换器模组OP-DAC1和ES-LINK Analog输入模组OP-ESLA1)。


额定输出功率:30W + 30W(8Ω,A类)
电源供应:220V/50Hz
消耗功率:250W
外形尺寸(宽×高×深):445×191×471mm(包含端子)
重量:32.2kg


本文转自“HiEnd音响殿堂”,文章版权归原作者所有。
